Блоки живлення Globo (Orton ) 4100C

[sat-prof]

Блоки живлення Globo-ORTON-EUROSKY-QSAT-LORTON 4100C

Globo 4100CR PLUS стоїть GR6228T


Opicum 4100C
DM0265R або DM0365R (вони аналоги) раджу ставити 365-ту!


Eurosky Eurosky ES-4050 - ES-4100
DH321=DM0265R=DM0365R

Q-sat 07-08 стоїть GR6228T



Globo 4100C БЖ на ICE3B0365J


Globo 4100C NEW (косить під дрім) стоїть TMO165R

walik ORTON 4100C=NEW=MINI стоіть ТМО-265R.
Із партіі 20 шт.вже в пятому міняю на ---ІСЕ3В1565 ця мс,дорожча ,але
працює від китайськоі(ТМО 265R) ліпше.

LORTON-4100 в БЖ стоіть SW 253G.

ORTON 4050CX (клон Globo 7010CR) БЖ НА DMO265R

ORTON 4100С в деяких версіях стоїть SM8012

Globo 4100C та їх клони можуть мати:
ICE3B0365J
TMO165R
SW253G
DMO265R
DMO365R
SM8012
GR6228T
DH321
-----


Заміна SM8012 НА DM0265R (переробка) - Щоб бачити інформацію потрібна Реєстрація!

Globo 4100 стоїть 5M02659R

Globo 4100 на RM6222D (щось нове)
Даташіт : [/B]Щоб бачити інформацію потрібна Реєстрація!



SMPS888 VER1.4 там стоїть перебита "5М02659"




HBS0565

[sasha19722201]

SMPS888 VER1.4 так яка шим підходить без переробки LP2705 ????

[Igor1031]

Ставлю cr6228t

[vladimir-rv]

Допис від sasha19722201

SMPS888 VER1.4 так яка шим підходить без переробки LP2705 ????

Без переробки підходить АМ-22А.
Щоб бачити інформацію потрібна Реєстрація! Щоб бачити інформацію потрібна Реєстрація!
Щоб бачити інформацію потрібна Реєстрація! Щоб бачити інформацію потрібна Реєстрація!

[Igor1031]

ТМ0265R поміняв ice 3B1565 - все нормально робить.

[Igor1031]

SW8603

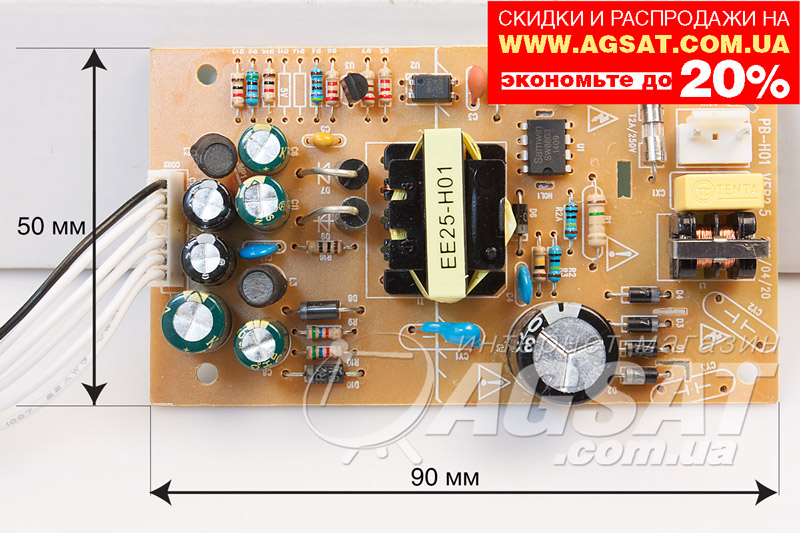

Фото БЖ

Розпіновка


Повний аналог: (sd4841)


Переробка:

Все правильно, подходит 5M02659 вместо SW8603! Проверено! Нужно поднять наверх 1 вывод и припаять к 6,7,8. А еще поменять резисторы 200 кОм (вместо 2 мОм) c 3 ноги на +пит. , 56 кОм (вместо 100кОм) в первичную обмотку трансформатора, 56 Ом (вместо 10 Ом) во второй обмотке трансфоматора согласно схеме. Не шумит, не греется, минимум переделок.

Переробка N2:

Попалось пачка таких же блоков от разных ресиверов на микросхеме SW8603. по вменяемой цене их найти не удалось.
У многих она сгорела. у некоторых пробит входной выпрямитель.

поднял 99% блоков питания заменой на микросхему TOP227.

Минимальное кол-во необходимых переделок!

Если смотреть по этой схеме:
Щоб бачити інформацію потрібна Реєстрація!
То переделки такие:
1) выпаиваем резистор 104
2) отрезаем все кроме высоковольтного минуса от ног 1 2 3 6 7 8. Соединяем их перемычками на высоковольтный минус.
3) То что раньше было на 8-й ноге - ведем МГТФом на 4 ногу.
4) Отрезаем Коллектор оптопары.
5) Эмиттер оптопары кидаем на дорогу, которая шла к 4 ноге.
6) Коллектор оптопары кидаем на дорогу которая шла к 3-й ноге.
7) Между Эмиттером и силовым минусом ставим кондерчик 20 вольт 25-50 микрофарад.
8) ведем Эмиттер оптопары МГТФом на 4 ногу.

Все! 3.6, 5, 10, 19 вольт выдаются на ура. мощность даже больше расчетной. по 20 вольтам снял 8 ватт. при том что 3.3 и 5 вольт пригружены 50 омами были.

Ничего не греется.

[kreshnot]

SW8603 можно замінити на DM0265R ,DM0365R,переробка теж мінімальна

TOP227 зараз дороге задоволення

[sasha2008sss]

Допис від Andbiz

Плата має позначення SMPS888 VER 1.3. Мікросхема вибухнула (мені потрапила в такому стані). Видні тільки "5M02". Але в попередньому повідомленні я давав посилання, де цю плату обговорюють з цією мікросхемою 5M02659R.

судячи з плати це точно не 5m02659 / по ножкам або rm6222d або cr6228t

[Calina]

Допис від kreshnot

SW8603 можно замінити на DM0265R ,DM0365R,переробка теж мінімальна

Будь ласка, якщо можна то детальніше про таку переробку. Дякую.

[kreshnot]

Допис від Calina

Будь ласка, якщо можна то детальніше про таку переробку. Дякую.

Береш схему або даташит на DM0265R ,DM0365R і зайве викидуєш ,деталі і дроги паяєш під ШІМ який будиш ставити

[walik]

Допис від sasha2008sss

судячи з плати це точно не 5m02659 / по ножкам або rm6222d або cr6228t

Можлива заміна OB2358AP = CR6228.
